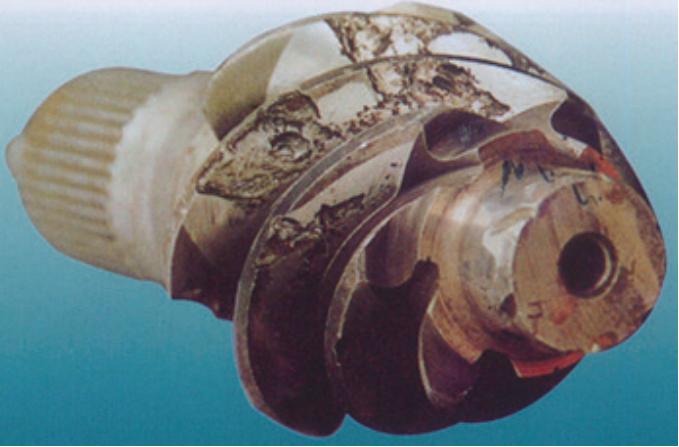

軸發(fā)生的斷裂，在方式上主要為疲勞斷裂，同時斷口上存在若干疲勞裂紋源。來常州明業(yè)機械減速機廠家了解軸斷裂失效的原因。

斷裂失效原因：

（1）此減速器高速軸發(fā)生斷裂的主要方式屬于多源式疲勞斷裂，是脆性斷裂的一種，通過觀察，主裂紋源產生在鍵槽上的受力面；

（2）通過檢測，減速器高速軸主要原材料各類成分含量與夾雜物含量及級別都能滿足現(xiàn)行技術規(guī)范和標準的具體要求；

（3）經檢測，此減速器高速軸表面硬度僅有35~38HRC，而內部硬度也只有36~38HRC。對于表面硬度，未能滿足生產方提出的要達到59~62HRC的具體要求，同時也未能檢測到在表面采用了硬化層，說明其硬化處理不到位；

（4）此減速器高速軸的所有力學性能當中，僅屈服極限相對較低，此軸鍵槽根部處于工作狀態(tài)時，將承擔很大的拉應力，且這一拉應力為集中分布形式，若未對其進行及時有效的處理，則將在此處產生疲勞裂紋，導致此減速器高速軸徹底失效。
