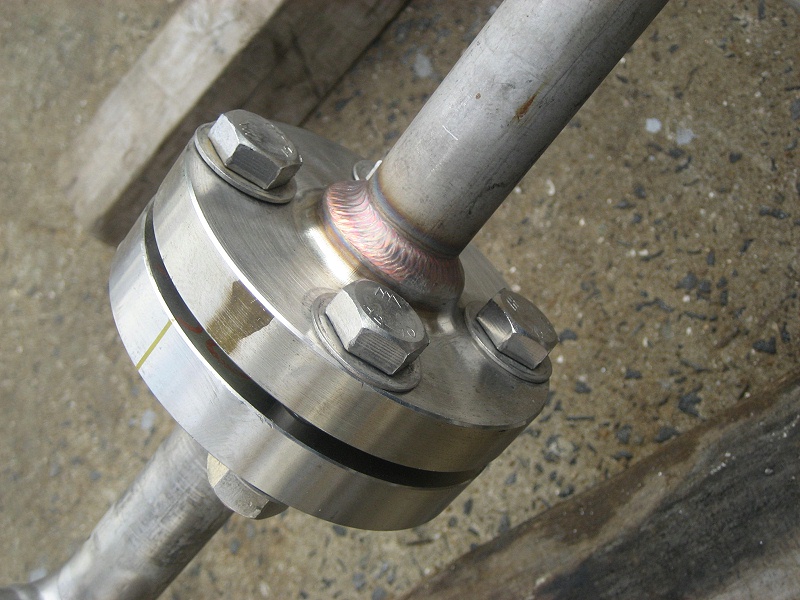

在生產(chǎn)容器設(shè)備時，不銹鋼法蘭和筒體焊接時法蘭頸部會出現(xiàn)了裂紋，并不是在焊縫地方，為什么會出現(xiàn)這樣的情況？讓我們和明業(yè)機械減速機廠一起來了解一下。

熱裂紋是在焊縫冷卻過程中，在高溫階段產(chǎn)生的裂紋，主要發(fā)生在焊縫金屬內(nèi)，少量在近縫區(qū)?？梢苑譃榻Y(jié)晶（凝固）裂紋、液化裂紋和多邊化裂紋。結(jié)晶裂紋是常見的一種，主要出現(xiàn)在含雜質(zhì)元素較多的碳鋼的焊縫中（S、P、Si和C）、單相奧氏體不銹鋼、鋁及其合金等焊接結(jié)構(gòu)中。主要影響因素是焊接拉應力、低熔點共晶（焊縫金屬的化學成分）、焊接接頭過熱（工藝）的程度。

明業(yè)機械給出避免出現(xiàn)熱裂紋的措施：

1）降低材料中S、P等雜質(zhì)元素的含量。

2）采用適當焊接方法和工藝，控制線輸入，減少焊縫過熱。

3）在焊接材料中加入Ti、Mo、Nb 或稀土元素，抑制柱狀晶粒發(fā)展，細化晶粒，明顯改變性能。

4）適當提高Mn/S比，可以置換Fe-FeS低熔點共晶物的Fe，形成熔點1620Co的MnS，從而提高焊縫的抗裂性能。

WC=0.10~0.12%，WMn=2.5%以前有作用

WC=0.13~0.20%，WMn=1.8%以下有作用

WC=0.21~0.23%，WMn有益影響范圍更窄。

有更多問題可以直接咨詢我們明業(yè)機械，歡迎新老客戶來廠參觀了解。
